Aktif, Reaktif ve Görünür Güç Arasındaki Fark Nedir?

Elektrik sistemlerinde güç, enerjinin ne kadar ve nasıl kullanıldığını anlamak açısından temel parametrelerden biridir. Özellikle sanayi tesisleri, ticari işletmeler ve elektrik altyapısının yoğun kullanıldığı tesislerde aktif, reaktif ve görünür güç değerlerinin doğru şekilde takip edilmesi; enerji maliyetlerinin kontrol edilmesi, sistem performansının değerlendirilmesi ve güç kalitesinin iyileştirilmesi açısından önem taşır.

Aktif, reaktif ve görünür güç birbirleriyle ilişkili olmakla birlikte farklı fiziksel anlamlara sahiptir. Bu üç güç türü arasındaki ilişki, güç üçgeni üzerinden açıklanabilir. Peki aktif, reaktif ve görünür güç nedir ve aralarındaki temel farklar nelerdir?

Elektrikte Güç Kavramı Ne Anlama Gelir?

Elektriksel güç, elektrik enerjisinin birim zamanda ne kadar kullanıldığını veya bir elektrik devresinde ne kadar enerji transfer edildiğini ifade eder. Doğru akım devrelerinde güç daha basit bir ilişkiyle ifade edilirken alternatif akım sistemlerinde yüklerin dirençli ve reaktif karakterleri nedeniyle aktif, reaktif ve görünür güç kavramları birlikte değerlendirilir.

Özellikle motorlar, transformatörler, bobinler ve benzeri endüktif yüklerin bulunduğu tesislerde elektrik enerjisinin tamamı doğrudan faydalı işe dönüşmez. Bu nedenle enerji sistemlerinin verimli şekilde işletilmesi için farklı güç bileşenlerinin ayrı ayrı izlenmesi gerekir.

Güç Türleri Nelerdir?

Elektrik sistemlerinde temel olarak aktif güç, reaktif güç ve görünür güç olmak üzere üç farklı güç kavramından söz edilir.

Aktif Güç Nedir? (P – Watt)

Aktif güç, elektrik enerjisinin faydalı işe dönüşen kısmını ifade eder. Bir elektrik motorunun mekanik enerji üretmesi, bir ısıtıcının ısı üretmesi veya aydınlatma sisteminin ışık üretmesi için kullanılan güç aktif güçtür.

Aktif güç P sembolü ile gösterilir ve birimi Watt (W)'tır. Daha yüksek güç seviyelerinde kilowatt (kW) ve megawatt (MW) birimleri kullanılır.

Tek fazlı bir sistem için aktif güç, ideal koşullarda;

P = V × I × cos φ   formülüyle ifade edilir.

Üç fazlı sistemlerde ise;

P = √3 × V × I × cos φ   formülü kullanılabilir.

Burada cos φ, sistemin güç faktörünü ifade eder.

Reaktif Güç Nedir? (Q – VAr)

Reaktif güç, elektrik sistemlerinde manyetik veya elektrik alanların oluşturulması ve sürdürülmesi sırasında şebeke ile yük arasında gidip gelen güç bileşenidir. Özellikle motor, transformatör ve bobin gibi endüktif yüklerin çalışmasında ortaya çıkar.

Reaktif güç Q sembolüyle gösterilir ve birimi VAr (Volt-Amper Reaktif)'dir. Daha yüksek değerlerde kVAr veya MVAr kullanılır.

Reaktif güç doğrudan faydalı işe dönüşmese de birçok elektrikli ekipmanın çalışması için gereklidir. Ancak reaktif gücün gereğinden fazla olması, elektrik sisteminin kapasitesinin verimsiz kullanılmasına ve işletmeler açısından ek maliyetlere neden olabilir.

Görünür Güç Nedir? (S – VA)

Görünür güç, elektrik sisteminde aktif ve reaktif güç bileşenlerinin oluşturduğu toplam gücü ifade eder. S sembolüyle gösterilir ve birimi VA (Volt-Amper)'dır. Büyük sistemlerde kVA veya MVA olarak ifade edilir.

Görünür güç, özellikle transformatör, jeneratör, kablo ve diğer elektriksel ekipmanların kapasite değerlendirmelerinde önemli bir parametredir.

Görünür güç;

S = √ (P² + Q²)   formülüyle hesaplanabilir.

Aktif, Reaktif ve Görünür Güç Arasındaki Farklar

Bu üç değer arasındaki ilişki, elektrik sisteminin performansını değerlendirmek için birlikte ele alınmalıdır. Özellikle reaktif güç seviyesinin kontrol altında tutulması, mevcut elektrik altyapısının daha verimli kullanılmasına katkı sağlar.

Güç Üçgeni ve Hesaplama Formülleri

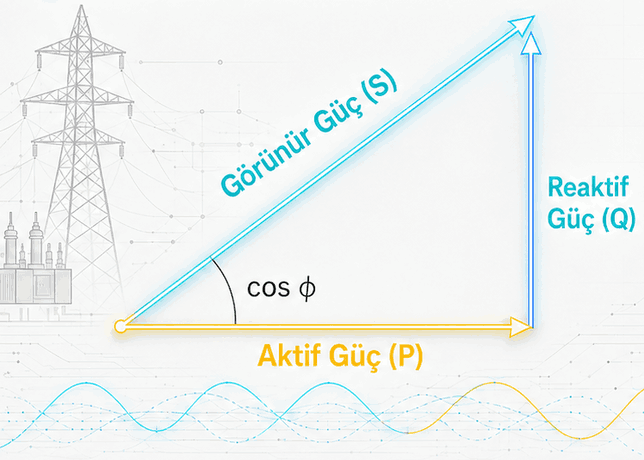

Aktif, reaktif ve görünür güç arasındaki matematiksel ilişki güç üçgeni ile gösterilir. Güç üçgeninin yatay kenarında aktif güç (P), dikey kenarında reaktif güç (Q), hipotenüsünde ise görünür güç (S) bulunur.

Güç Üçgeni ve Güç Faktörü (cos φ)

Güç üçgeninde aktif güç ile görünür güç arasındaki oran güç faktörünü (cos φ) ifade eder.

Cos φ = P / S

Güç faktörü 1'e yaklaştıkça sistemdeki görünür gücün daha büyük bir bölümü aktif güce karşılık gelir. Güç faktörünün düşük olması ise aynı aktif gücün taşınması için daha yüksek görünür güç ihtiyacı anlamına gelebilir.

Bu nedenle güç faktörünün izlenmesi, enerji yönetimi ve elektrik sistemlerinin verimli işletilmesi açısından önemlidir.

Aktif, Reaktif ve Görünür Güç Nasıl Hesaplanır?

Güç değerleri arasındaki temel ilişkiler aşağıdaki formüllerle ifade edilebilir:

Aktif güç:

P = S × cos φ

Reaktif güç:

Q = S × sin φ

Görünür güç:

S = √ (P² + Q²)

Örneğin bir sistemde aktif güç 80 kW ve reaktif güç 60 kVAr ise görünür güç:

S = √ (80² + 60²) = 100 kVA    olarak hesaplanır.

Bu örnek, üç güç bileşeni arasındaki ilişkinin anlaşılması açısından temel bir gösterim sunar.

Reaktif Gücü Dengeleme: Kompanzasyon ve Güç Faktörü Düzeltme

Elektrik sistemlerinde reaktif gücün kontrol edilmesi, enerji altyapısının daha etkin kullanılmasına yardımcı olur. Kompanzasyon, reaktif güç ihtiyacının uygun yöntemlerle karşılanarak güç faktörünün iyileştirilmesini ve sistemin daha verimli çalışmasını amaçlayan uygulamalardan biridir.

Reaktif gücün uygun şekilde yönetilmemesi, işletmelerde ek enerji maliyetleri ve elektrik altyapısının gereksiz yere yüklenmesi gibi sorunlara yol açabilir. Bu nedenle reaktif güç değerlerinin sürekli izlenmesi ve ihtiyaç doğrultusunda kontrol edilmesi önemlidir.

Reaktif güç yönetimi hakkında daha detaylı bilgi için ENTES'in reaktif ceza konusundaki blog içeriğini inceleyebilirsiniz.

Reaktif Güç Kontrol Rölesi, Kondansatör ve Şönt Reaktörün Rolü

Reaktif güç kontrolünde kullanılan ekipmanlar, tesisin yük karakteristiğine ve reaktif güç ihtiyacına göre belirlenir.

Reaktif güç kontrol rölesi, sistemdeki reaktif güç ihtiyacını izleyerek kompanzasyon kademelerinin yönetilmesinde görev alır. Kondansatörler özellikle endüktif yüklerin oluşturduğu reaktif güç ihtiyacının karşılanmasında kullanılırken, şönt reaktörler kapasitif karakterin baskın olduğu durumlarda sistemin dengelenmesine yardımcı olabilir.

Doğru ekipman seçimi ve uygun sistem tasarımı, güç faktörünün kontrol altında tutulması açısından önemlidir.

Gücü Doğru Ölçmek: Şebeke Analizörü ve Enerji Ölçerler

Aktif, reaktif ve görünür güç değerlerinin doğru şekilde takip edilebilmesi için uygun ölçüm cihazlarının kullanılması gerekir. Şebeke analizörleri ve enerji ölçerler; elektrik sisteminin farklı parametrelerinin izlenmesine ve enerji tüketiminin daha ayrıntılı şekilde değerlendirilmesine yardımcı olur.

Ölçüm sonuçlarının düzenli olarak takip edilmesiyle;

• Aktif, reaktif ve görünür güç değerleri izlenebilir.
• Güç faktörü takip edilebilir.
• Enerji tüketim eğilimleri analiz edilebilir.
• Reaktif güç kaynaklı problemler daha erken fark edilebilir.
• Elektrik sisteminin performansı hakkında daha doğru değerlendirmeler yapılabilir.

Ölçümden elde edilen verilerin enerji izleme sistemleriyle birlikte değerlendirilmesi ise tesis genelinde daha kapsamlı bir enerji yönetimi yaklaşımı oluşturulmasını sağlar.

ENTES Güç Kalitesi ve Kompanzasyon Çözümleri

ENTES, ölçme, enerji yönetimi, güç kalitesi ve kompanzasyon alanlarında sunduğu çözümlerle işletmelerin elektrik sistemlerini daha etkin şekilde izlemelerine ve yönetmelerine yardımcı olur.

Enerji ölçerler ve şebeke analizörleri ile aktif, reaktif ve görünür güç gibi temel elektriksel parametreler takip edilebilir. Kompanzasyon ve reaktif güç yönetimine yönelik ENTES çözümleri ise güç faktörünün kontrol edilmesine ve elektrik sistemlerinin daha verimli işletilmesine katkı sağlar.

Doğru ölçüm ve izleme altyapısının oluşturulması, yalnızca mevcut tüketimin görülmesini değil, elektrik sistemindeki iyileştirme alanlarının belirlenmesini de mümkün kılar.

Aktif, Reaktif ve Görünür Güç ile İlgili Sık Sorulan Sorular

Reaktif güç fazla olursa ne olur?

Reaktif gücün gereğinden fazla olması, elektrik sisteminde görünür gücün artmasına ve altyapının daha yüksek kapasitede çalışmasına neden olabilir. İşletmeler açısından reaktif güç seviyelerinin kontrol edilmesi, enerji maliyetlerinin ve sistem üzerindeki gereksiz yüklerin azaltılması açısından önemlidir.

Güç faktörü (cos φ) ideal değeri kaç olmalıdır?

Güç faktörü 1'e yaklaştıkça sistemde aktif gücün görünür güce oranı artar. Ancak pratikte ideal değer; tesisin yük yapısı, elektrik altyapısı ve ilgili uygulama koşulları dikkate alınarak değerlendirilmelidir.

Reaktif enerji sayaç üzerinden nasıl okunur?

Reaktif enerji, kullanılan sayacın özelliklerine bağlı olarak genellikle kVArh cinsinden izlenir. Sayaç ekranında veya haberleşme altyapısı üzerinden alınan ilgili reaktif enerji değerleri kullanılarak tesisin reaktif enerji tüketimi takip edilebilir. Bu verilerin aktif enerji ve güç faktörü değerleriyle birlikte değerlendirilmesi, reaktif güç yönetiminin daha doğru yapılmasına yardımcı olur.
