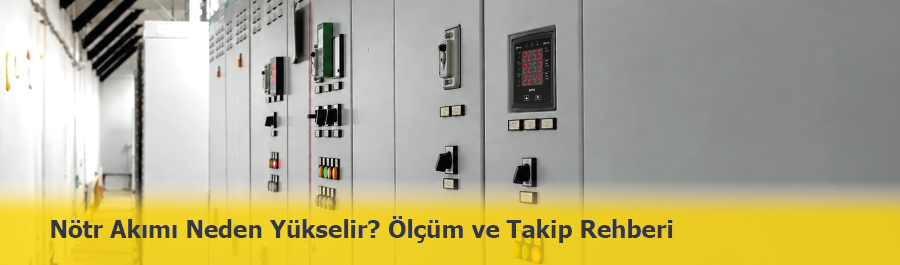

Elektrik Panolarında Nötr Akımı Neden Yükselir? Nasıl Takip Edilir?

Elektrik panolarında nötr akımının seviyesi, tesisin yük yapısı ve çalışma koşullarına bağlı olarak farklılık gösterebilir. Fazlar arasındaki yük dağılımının değişmesi, tek fazlı yüklerin dengesiz çalışması ve harmonik bileşenlerin etkisi, nötr hattındaki akım değerlerinin yükselmesine neden olabilecek etkenler arasında yer alır. Bu nedenle ölçüm sırasında yüksek bir nötr akımı değerine ulaşılması, tek başına belirli bir sorunun göstergesi olarak değerlendirilmemelidir.

Özellikle ticari ve endüstriyel tesislerde yüklerin farklı zamanlarda devreye girmesi, fazlardaki akım değerlerinin değişmesine yol açabilir. Nötr akımındaki değişimleri doğru değerlendirebilmek için ölçüm sonuçlarının yüklerin çalışma durumu ve farklı çalışma koşullarıyla birlikte ele alınması önemlidir. Düzenli ölçüm ve takip, nötr hattındaki değişimlerin izlenmesine ve gerektiğinde daha detaylı teknik incelemeler için gerekli verilerin elde edilmesine yardımcı olur.

Nötr Akımının Yükselmesine Yol Açan Etkenler

Nötr akımının yükselmesini değerlendirmek için öncelikle sistemin çalışma koşullarının ve yük yapısının incelenmesi gerekir. Aynı tesis içerisinde farklı saatlerde farklı yüklerin devreye girmesi, ölçülen nötr akımının da değişmesine neden olabilir.

Tek Fazlı Yüklerin Fazlar Arasında Dengesiz Dağılması

Üç fazlı bir elektrik sisteminde tek fazlı yüklerin fazlar arasında dengeli şekilde dağıtılmaması, faz akımları arasında belirgin farklılıklar oluşmasına neden olabilir. Fazlar arasındaki yük dağılımının değişmesiyle birlikte nötr iletkeninden geçen akım da çalışma koşullarına bağlı olarak değişebilir.

Örneğin belirli bir faz üzerinde diğer fazlara göre daha fazla tek fazlı yük bulunması, faz akımlarının birbirinden farklılaşmasına yol açabilir. Bu nedenle yüksek nötr akımı görüldüğünde yalnızca nötr hattındaki değer yerine L1, L2 ve L3 faz akımlarının birlikte değerlendirilmesi önemlidir.

Üçüncü Harmonik ve İlgili Harmonik Bileşenlerin Nötrde Toplanması

Nötr akımının yükselmesinde değerlendirilmesi gereken diğer faktörlerden biri harmonik bileşenlerdir. Özellikle üçüncü harmonik ve üçüncü harmonikle ilişkili bileşenler, üç fazlı sistemlerde nötr iletkeninde birbirini azaltmak yerine toplanabilen bileşenler arasında yer alır.

Bu durum, faz akımları birbirine yakın görünse bile nötr akımının beklenenden daha yüksek olmasına neden olabilir. Güç elektroniği içeren cihazlar, elektronik güç kaynakları ve doğrultucu yapılar gibi doğrusal olmayan yüklerin bulunduğu tesislerde harmoniklerin incelenmesi bu açıdan önem kazanabilir.

Harmoniklerin elektrik sistemindeki etkilerini daha ayrıntılı incelemek için akım harmoniklerinin şebekeye etkileri içeriğinden yararlanabilirsiniz.

Hatalı Bağlantılar ve İstenmeyen Akım Dönüş Yolları

Nötr akımındaki beklenmeyen değişimlerde bağlantı yapısının ve akımın sistem içerisindeki dönüş yollarının da kontrol edilmesi gerekebilir. Özellikle ölçüm sonuçlarının sistemin beklenen çalışma koşullarıyla uyuşmadığı durumlarda bağlantıların teknik olarak incelenmesi önemlidir.

Ancak yalnızca yüksek bir nötr akımı değerine bakarak bağlantı hatası veya belirli bir arıza olduğu sonucuna varılmamalıdır. Ölçüm koşulları, yüklerin çalışma durumu ve sistemin mevcut yapısı birlikte değerlendirilmelidir.

Yüksek Nötr Akımı Ölçüldüğünde Hangi Bilgiler Birlikte Değerlendirilmeli?

Nötr akımının neden yükseldiğini anlamak için tek bir ölçüm değeri yeterli olmayabilir. Ölçüm sırasında sistemin hangi koşullarda çalıştığının bilinmesi, sonuçların daha doğru yorumlanmasına yardımcı olur.

Yüksek nötr akımı görüldüğünde aşağıdaki bilgiler birlikte değerlendirilebilir:

• Üç fazın akım değerleri: L1, L2 ve L3 akımlarının birbirine göre durumu
• Nötr akımı: Ölçüm anındaki nötr akım değeri
• Aktif yükler: Ölçüm sırasında hangi cihaz ve yüklerin devrede olduğu
• Yüklerin çalışma saatleri: Belirli yüklerin hangi zamanlarda devreye girdiği
• Harmonik ölçümleri: Mevcutsa harmonik bileşenlerin seviyesi ve dağılımı
• Termal bulgular: Bağlantı noktalarında veya nötr hattında gözlemlenen ısınmalar

Bu verilerin birlikte değerlendirilmesi, yüksek nötr akımının belirli bir yük, çalışma koşulu veya harmonik bileşenlerle ilişkili olup olmadığının araştırılmasına yardımcı olabilir.

Elektrik Panosunda Nötr Akımı Takibi Nasıl Planlanır?

Nötr akımı takibinde amaç yalnızca belirli bir anda ölçüm almak değil, farklı çalışma koşullarındaki değişimleri de gözlemleyebilmektir. Bunun için ölçüm süreci belirli adımlar üzerinden planlanabilir.

1. Ölçüm noktasını ve devreyi belirleyin
Öncelikle nötr akımının hangi pano veya devrede takip edileceği belirlenmelidir.

2. Uygun ölçüm yöntemini doğrulayın
Kullanılacak ölçüm cihazının ve yönteminin ilgili elektriksel parametreleri doğru şekilde takip etmeye uygun olduğundan emin olunmalıdır.

3. Faz ve nötr değerlerini aynı çalışma koşullarında değerlendirin
Nötr akımı ile L1, L2 ve L3 faz akımlarının mümkün olduğunca aynı çalışma koşullarında değerlendirilmesi, sonuçların karşılaştırılmasını kolaylaştırır.

4. Farklı yük durumlarını karşılaştırın
Yüklerin devrede olduğu ve olmadığı durumlar veya farklı üretim/çalışma saatleri karşılaştırılarak nötr akımındaki değişimler incelenebilir.

5. Bulguları teknik incelemeye aktarın
Tekrarlayan veya açıklanamayan yüksek değerler görüldüğünde ölçüm sonuçları, sistemin teknik değerlendirilmesine yardımcı olacak şekilde kayıt altına alınabilir.

Anlık Ölçüm ile Farklı Çalışma Saatlerindeki Değişimi Ayırt Etmek

Tek bir anda alınan ölçüm, tesisin yalnızca o andaki çalışma koşullarını gösterir. Oysa farklı yüklerin devreye girmesiyle nötr akımı gün içerisinde değişebilir.

Bu nedenle belirli bir noktada yüksek değer görüldüğünde, farklı çalışma saatlerinde ve farklı yük koşullarında yapılacak karşılaştırmalı ölçümler daha anlamlı bir değerlendirme sağlayabilir. Özellikle belirli makineler veya yükler devreye girdiğinde nötr akımının düzenli olarak yükselip yükselmediğinin gözlemlenmesi, olası nedenlerin araştırılmasına yardımcı olur.

ENTES Teknik Dokümanlarıyla Ölçüm Kapsamını Doğrulamak

Nötr akımı takibinde kullanılan ölçüm cihazının hangi parametreleri desteklediğinin ve ölçüm kapsamının teknik dokümanlardan doğrulanması önemlidir.

Örneğin EMM-04e pano tipi multimetre, nötr akım ölçümünü destekleyen ölçüm özellikleri arasında sunar. Bu tür bir cihazla ölçüm yapılmadan önce ürünün teknik dokümanındaki ölçüm kapsamı ve bağlantı koşulları incelenmelidir.

Temel ölçüm kavramları hakkında daha fazla bilgi edinmek isteyenler için multimetre nedir, multimetre çeşitleri nelerdir? içeriği de incelenebilir.

Ölçüm Sonuçları Nasıl Yorumlanır?

Nötr akımı ölçüm sonuçlarını değerlendirirken gözlenen durum doğrudan bir arıza teşhisi olarak ele alınmamalıdır. Ölçümün yapıldığı çalışma koşulları ve ek teknik veriler de değerlendirmeye dahil edilmelidir.

Tablodaki olası açıklamalar, yalnızca ilk değerlendirme noktaları olarak ele alınmalıdır. Kesin bir teknik teşhis için sistemin çalışma koşulları ve gerekli ek ölçümler birlikte değerlendirilmelidir.

Temel Akım Takibinden Detaylı Güç Kalitesi Analizine Ne Zaman Geçilmeli?

Bazı durumlarda yalnızca toplam akım değerlerini takip etmek, nötr akımındaki değişimin nedenini anlamak için yeterli olmayabilir. Özellikle aşağıdaki durumlarda daha kapsamlı bir güç kalitesi analizinin değerlendirilmesi gerekebilir:

• Nötr akımı sürekli olarak yüksek veya değişken seyrediyorsa,
• Yüksek değerin nedeni temel akım ölçümleriyle açıklanamıyorsa,
• Harmoniklerden şüpheleniliyorsa,
• Nötr hattında veya bağlantı noktalarında tekrarlayan ısınmalar gözlemleniyorsa,
• Farklı yüklerin devreye girmesiyle düzensiz değişimler oluşuyorsa.

Burada toplam akım değerini görmek ile akımın harmonik bileşenlerini analiz etmek birbirinden farklıdır. Temel bir akım ölçümü sistemdeki toplam değerin takip edilmesini sağlarken, harmonik analizi bu akımın hangi frekans bileşenlerinden oluştuğu hakkında daha ayrıntılı bilgi sağlayabilir.

Bu nedenle ölçüm sonuçlarının kapsamı, karşılaşılan durumun niteliğine göre belirlenmelidir.

Sık Sorulan Sorular

Nötr'den akım geçer mi?

Evet. Elektrik sisteminin çalışma koşullarına bağlı olarak nötr iletkeninden akım geçebilir. Nötr akımının seviyesi, fazlardaki yük dağılımı ve sistemde bulunan harmonik bileşenler gibi faktörlerden etkilenebilir.

Nötr ile toprak birleşirse ne olur?

Nötr ve toprak iletkenlerinin işlevleri aynı değildir. Birleşme veya hatalı bağlantı şüphesi bulunan durumlarda sistemin bağlantı yapısının yetkin kişiler tarafından teknik olarak incelenmesi gerekir.

Nötr akımı faz akımından yüksek olabilir mi?

Bazı çalışma koşullarında nötr akımı faz akımlarından yüksek olabilir. Özellikle harmonik bileşenlerin etkisi ve yük yapısı değerlendirilmelidir. Ancak yalnızca bu karşılaştırmaya bakılarak belirli bir arıza teşhisi yapılmamalıdır.

Nötr hattındaki ısınma her zaman harmoniklerden mi kaynaklanır?

Hayır. Nötr hattındaki ısınmanın nedeni yalnızca harmonikler olmayabilir. Yük koşulları, bağlantılar ve diğer elektriksel şartlar da birlikte değerlendirilmelidir.

Faz yüklerini dengelemek üçüncü harmonik kaynaklı nötr akımını ortadan kaldırır mı?

Faz yüklerinin dengelenmesi, fazlar arasındaki dengesizliğin azaltılmasına yardımcı olabilir. Ancak üçüncü harmonik gibi nötrde toplanabilen harmonik bileşenler farklı bir etkiye sahiptir. Bu nedenle yalnızca faz yüklerini dengelemek, harmonik kaynaklı nötr akımını tek başına ortadan kaldırmayabilir.

Nötr akımındaki yükselmenin değerlendirilmesi, yalnızca tek bir ölçüm değerine bakmaktan daha kapsamlı bir yaklaşım gerektirir. Faz akımları, nötr akımı, aktif yükler, çalışma saatleri, harmonik ölçümleri ve termal bulgular birlikte değerlendirildiğinde, sistemin çalışma koşulları hakkında daha anlamlı bir değerlendirme yapılabilir.

Düzenli ölçüm ve takip, nötr akımındaki değişimlerin farklı çalışma koşullarıyla ilişkilendirilmesine yardımcı olur. Temel ölçümlerin yeterli olmadığı ve özellikle harmonik şüphesinin bulunduğu durumlarda ise daha detaylı güç kalitesi analizleri değerlendirilebilir.

Bu yaklaşım, elektrik panolarında ölçüm sonuçlarının daha doğru yorumlanmasına ve gerektiğinde teknik incelemelerin doğru verilere dayandırılmasına katkı sağlar.
