Harmonik Filtreli Kompanzasyon Nedir? Hangi Tesislerde Gerekli Olur?

Harmonik filtreli kompanzasyon, harmoniklerin yoğun olduğu elektrik sistemlerinde reaktif güç kompanzasyonu yapılırken enerji kalitesinin korunmasına yardımcı olan bir çözümdür. Özellikle doğrusal olmayan yüklerin yoğun olarak kullanıldığı sanayi tesisleri, AVM'ler, hastaneler, oteller ve veri merkezlerinde önem kazanır. Bu sistemler, kompanzasyon ihtiyacını karşılamanın yanı sıra harmoniklerin neden olabileceği olumsuz etkilerin azaltılmasına katkı sağlar. Doğru sistem seçimi için tesisin yük yapısı ve elektriksel karakteristiklerinin analiz edilmesi gerekir. Böylece hem enerji kalitesinin hem de tesis ekipmanlarının daha sağlıklı çalışması desteklenebilir.

Harmonik Filtreli Kompanzasyon Nedir?

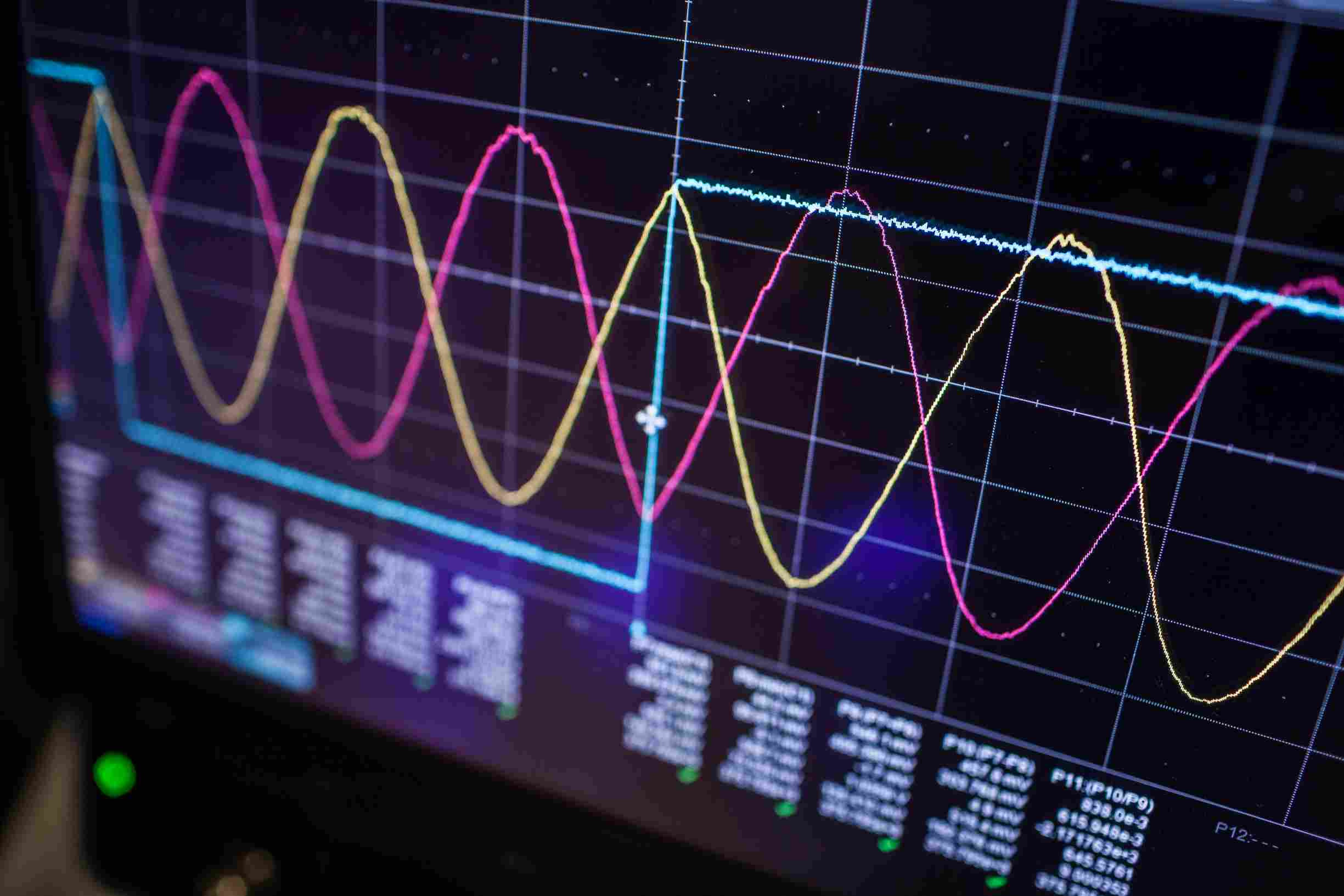

Elektrik sistemlerinde motor sürücüleri, UPS'ler, güç elektroniği tabanlı cihazlar, LED aydınlatmalar ve benzeri doğrusal olmayan yükler harmonik akımlar oluşturabilir. Harmonikler, temel frekansın tam katları olan bileşenlerdir ve elektrik sisteminde gerilim ve akım dalga şekillerinin ideal sinüs formundan uzaklaşmasına neden olabilir.

Bu tür yüklerin bulunduğu tesislerde yalnızca reaktif gücü dengelemeye yönelik standart bir kompanzasyon sistemi kullanılması her zaman yeterli olmayabilir. Harmonik seviyelerinin dikkate alınmadığı durumlarda kondansatörler harmonik akımlardan etkilenebilir ve sistemde istenmeyen rezonans koşulları oluşabilir.

Harmonik filtreli kompanzasyon sistemleri, bu tür uygulamalarda reaktif güç kompanzasyonu ile harmoniklerin yönetilmesine yönelik yaklaşım sunar. Sistem tasarımında tesisin yük profili, harmonik seviyesi ve kompanzasyon ihtiyacının birlikte değerlendirilmesi önemlidir.

Harmonik Filtreli Kompanzasyon Sisteminin Çalışma Prensibi

Harmonik filtreli kompanzasyon sisteminin temel amacı, tesisin reaktif güç ihtiyacını karşılamak ve harmoniklerin sistem üzerindeki etkilerini azaltmaya yardımcı olmaktır.

Sistemin doğru şekilde tasarlanabilmesi için öncelikle tesisin elektriksel yapısının ve harmonik seviyelerinin ölçülmesi gerekir. Elde edilen ölçüm sonuçlarına göre uygun kondansatör ve filtre yapısı belirlenir.

Bu yaklaşım sayesinde kompanzasyon sistemi, tesisin gerçek elektriksel ihtiyaçlarına göre yapılandırılabilir. Özellikle harmonik kaynaklarının yoğun olduğu tesislerde sistemin yalnızca reaktif güç ihtiyacına göre değil, güç kalitesi koşulları da dikkate alınarak tasarlanması önemlidir.

Harmonik Filtreli Kompanzasyon Neden Önemlidir?

Harmoniklerin yüksek seviyelere ulaşması elektrik sistemlerinde çeşitli problemlere neden olabilir. Bu nedenle harmoniklerin izlenmesi ve uygun kompanzasyon yapısının oluşturulması, tesisin güvenilir işletimi açısından önem taşır.

Enerji Kalitesi Üzerindeki Etkileri Nelerdir?

Harmonikler, elektrik sistemindeki gerilim ve akım dalga şekillerinin bozulmasına neden olabilir. Bu durum hassas elektronik ekipmanların çalışma koşullarını etkileyebilir ve elektrik sistemindeki kayıpların artmasına yol açabilir.

Harmonik filtreli kompanzasyon yaklaşımı, harmoniklerin kontrol altında tutulmasına yardımcı olarak daha sağlıklı bir elektriksel çalışma ortamının oluşturulmasını destekler.

Ekipman Ömrünü Nasıl Etkiler?

Yüksek harmonik seviyeleri; kondansatörler, transformatörler, kablolar ve diğer elektriksel ekipmanlar üzerinde ek termik ve elektriksel zorlanmalara neden olabilir.

Harmoniklerin ve reaktif gücün birlikte değerlendirilmesi, ekipmanların çalışma koşullarının iyileştirilmesine katkı sağlayabilir. Böylece ekipmanların gereksiz zorlanmalara maruz kalmasının önüne geçilmesine yardımcı olunabilir.

Enerji Verimliliğine Katkısı Nedir?

Elektrik sisteminde gereksiz kayıpların azaltılması, işletmelerin enerji maliyetlerinin kontrol edilmesine katkı sağlayabilir. Harmoniklerin yönetilmesi ve reaktif gücün doğru şekilde dengelenmesi, tesisin elektriksel altyapısının daha verimli kullanılmasına yardımcı olur.

Bu nedenle harmonik filtreli kompanzasyon, enerji verimliliği çalışmalarının elektriksel altyapı tarafında değerlendirilebilecek uygulamalardan biridir.

Hangi Tesislerde Harmonik Filtreli Kompanzasyon Gerekir?

Harmonik filtreli kompanzasyon ihtiyacı her tesis için aynı değildir. Tesisin yük yapısı, kullanılan elektrikli ekipmanlar ve ölçülen harmonik seviyeleri bu ihtiyacın belirlenmesinde önemli rol oynar.

Sanayi Tesislerinde Kullanımı

Sanayi tesislerinde motor sürücüleri, otomasyon sistemleri, kaynak makineleri, UPS sistemleri ve güç elektroniği içeren çeşitli ekipmanlar kullanılabilir. Bu ekipmanların yoğun olduğu tesislerde harmonik seviyelerinin ölçülmesi ve elektrik sisteminin buna göre değerlendirilmesi önemlidir.

Üretim süreçlerinin kesintisiz devam etmesinin kritik olduğu tesislerde uygun kompanzasyon ve güç kalitesi çözümlerinin kullanılması, elektrik altyapısının daha güvenilir şekilde işletilmesine katkı sağlayabilir.

AVM, Hastane ve Otellerde Gerekliliği

AVM, hastane ve otellerde aydınlatma sistemleri, HVAC ekipmanları, asansörler, UPS'ler ve çok sayıda elektronik cihaz aynı elektrik altyapısı üzerinde çalışabilir.

Bu tür yapılarda farklı karakteristikteki yüklerin bir arada bulunması nedeniyle harmonik seviyelerinin takip edilmesi önemlidir. Özellikle hassas elektronik ekipmanların bulunduğu hastaneler ve sürekli işletim gerektiren tesislerde güç kalitesinin korunması kritik hale gelebilir.

Veri Merkezleri ve Ofis Binalarında Önemi

Veri merkezlerinde UPS sistemleri, sunucular, soğutma sistemleri ve diğer güç elektroniği tabanlı ekipmanlar önemli elektrik yükleri oluşturur. Benzer şekilde modern ofis binalarında LED aydınlatmalar, bilgisayarlar, güç kaynakları ve HVAC sistemleri doğrusal olmayan yüklerin oluşmasına neden olabilir.

Bu nedenle veri merkezleri ve büyük ofis binalarında harmonik seviyelerinin izlenmesi ve kompanzasyon sisteminin tesisin elektriksel yapısına uygun şekilde tasarlanması önem taşır.

Harmonik Filtreli Kompanzasyon Sistemleri Nasıl Seçilir?

Uygun sistemin belirlenmesinde yalnızca tesisin kurulu gücüne bakmak yeterli değildir. Tesisin elektriksel karakteristikleri ve yük profili birlikte değerlendirilmelidir.

Harmonik filtreli kompanzasyon sistemi seçilirken;

• Tesisin reaktif güç ihtiyacı belirlenmelidir.
• Elektrik sistemindeki harmonik seviyeleri ölçülmelidir.
• Doğrusal olmayan yüklerin türü ve yoğunluğu değerlendirilmelidir.
• Kondansatörlerin ve filtre yapısının tesisin elektriksel koşullarına uygunluğu incelenmelidir.
• Olası rezonans koşulları değerlendirilmelidir.
• Sistemin mevcut elektrik altyapısıyla uyumluluğu kontrol edilmelidir.
• Kompanzasyon sisteminin izlenebilirliği ve bakım ihtiyaçları dikkate alınmalıdır.
• Tesisin gelecekteki yük artışları göz önünde bulundurulmalıdır.

Bu değerlendirmelerin ölçüm ve analiz sonuçlarına dayanması, gereksinime uygun bir sistem tasarlanması açısından önemlidir. ENTES'in kompanzasyon cihazları ve güç kalitesi çözümleri, farklı tesislerin elektriksel ihtiyaçlarına yönelik çözümler oluşturulmasına yardımcı olabilir.

Harmonik filtreli kompanzasyon, özellikle doğrusal olmayan yüklerin yoğun olduğu tesislerde reaktif güç yönetimi ile güç kalitesinin birlikte ele alınmasını sağlayan önemli bir çözümdür. Sanayi tesislerinden veri merkezlerine, hastanelerden AVM ve otellere kadar farklı yapılarda ihtiyaç, tesisin gerçek elektriksel koşullarına göre belirlenmelidir.

Bu nedenle doğru çözüm için öncelikle ölçüm ve analiz yapılması, ardından tesisin reaktif güç ihtiyacı ve harmonik seviyelerine uygun bir sistem tasarlanması gerekir. Böylece kompanzasyon sisteminin daha güvenilir çalışması ve elektrik altyapısının daha verimli yönetilmesi desteklenebilir.
