Kompanzasyon Panosu Nedir? Kompanzasyon Panosu Malzemeleri Nelerdir?

Kompanzasyon panosu elemanları, işletmelerde reaktif gücün kontrol altına alınarak enerji verimliliğinin artırılmasını sağlayan temel bileşenlerden oluşur. Bu kompanzasyon cihazları; reaktif güç kontrol rölesi, akım trafosu, alçak gerilim güç kondansatörleri ve bunları kumanda eden anahtarlama ekipmanlarını kapsar. Doğru seçilmiş ve uyumlu çalışan kompanzasyon panosu malzemeleri, reaktif ve kapasitif ceza bedellerinin önlenmesine katkı sağlar. Aynı zamanda şebeke üzerindeki yükü azaltarak trafo ve kabloların daha verimli ve güvenli çalışmasına destek olur. Harmonik filtreler, şönt reaktörler ve statik çözümler ile sistemin kararlılığı artırılabilir. Tüm bu yapının doğru tasarlanması, kompanzasyon sisteminin sürekliliği ve uzun ömürlü çalışması açısından kritik öneme sahiptir.

Kompanzasyon Panosu Nedir?

Kompanzasyon panosu nedir; elektrik tesislerinde oluşan reaktif gücü dengelemek, güç katsayısını (cosφ) iyileştirmek ve enerji verimliliğini artırmak amacıyla kullanılan temel bir elektrik pano sistemidir. Endüstriyel tesisler, ticari binalar ve büyük ölçekli işletmelerde yaygın olarak kullanılan kompanzasyon panoları, elektrik şebekesinin daha stabil ve verimli çalışmasını sağlar.

Elektrik sistemlerinde özellikle endüktif yüklerin (motorlar, transformatörler, sürücüler vb.) yoğun olduğu durumlarda reaktif güç ihtiyacı artar. Bu durum, enerji dağıtım şirketleri tarafından uygulanan reaktif ceza bedellerine ve şebeke üzerinde gereksiz yüke neden olabilir. Kompanzasyon panosu, bünyesinde yer alan kondansatörler ve kontrol ekipmanları sayesinde bu reaktif gücü karşılayarak sistemi dengeler.

Modern kompanzasyon panoları, yalnızca sabit yükler için değil; değişken yük profillerine sahip tesisler için de gelişmiş çözümler sunar. Akıllı kompanzasyon röleleri, anlık ölçüm yaparak ihtiyaca göre kondansatör kademelerini devreye alır veya çıkarır. Böylece güç katsayısı sürekli olarak ideal seviyede tutulur ve enerji kalitesi artırılır.

Doğru projelendirilmiş ve uygun ekipmanlarla donatılmış bir kompanzasyon panosu;

• Elektrik sisteminin ömrünü uzatır,
• Enerji kayıplarını azaltır,
• Şebeke kararlılığını destekler,
• İşletmelerin enerji maliyetlerini düşürür.

Bu yönüyle kompanzasyon panosu, enerji verimliliği, güç kalitesi ve sürdürülebilir elektrik yönetimi açısından kritik bir rol üstlenir.

Kompanzasyon Panosu Ne İşe Yarar?

Kompanzasyon panosu ne işe yarar; işletmelerde şebekeden çekilen ve şebekeye geri verilen reaktif enerjiyi dengelemek amacıyla tasarlanan, reaktif gücün kontrolünü sağlayan bir elektrik panosudur. Elektrikli ekipmanların çalışması sırasında ortaya çıkan ve faydalı işe dönüşmeyen reaktif enerji, belirlenen sınırların üzerine çıktığında elektrik faturalarına reaktif bedel veya reaktif ceza olarak yansıtılan ek maliyetlere neden olur. Kompanzasyon, bu reaktif enerjinin kondansatör ve reaktörler yardımıyla dengelenerek güç katsayısının istenen seviyede tutulmasıdır. Kompanzasyon panosu, sistem ihtiyacına göre ilgili ekipmanları devreye alıp çıkararak reaktif ve kapasitif ceza risklerini önler. Böylece trafo ve kablolar üzerindeki yük azalır, enerji daha verimli kullanılır ve enerji kalitesi artırılır.

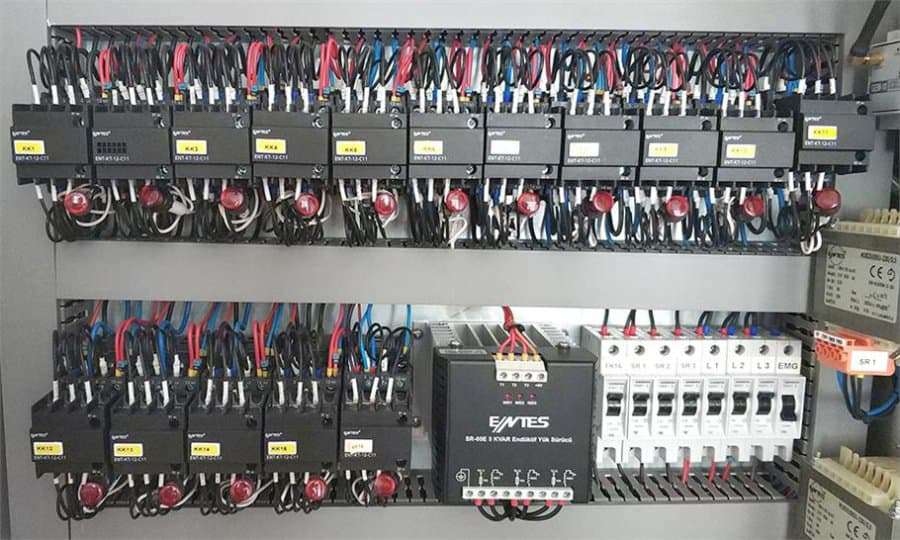

Kompanzasyon Panosu Malzemeleri Nelerdir?

Bir kompanzasyon panosunun verimli, güvenli ve uzun ömürlü çalışabilmesi; kullanılan ekipmanların doğru seçilmesine ve birbiriyle uyumlu şekilde çalışmasına bağlıdır. Kompanzasyon panosu malzemeleri, reaktif gücün dengelenmesi, güç katsayısının iyileştirilmesi ve enerji kalitesinin artırılması amacıyla bir araya gelen çeşitli elektriksel bileşenlerden oluşur.

Reaktif Güç Kontrol Rölesi

Kompanzasyon sisteminin merkezidir; reaktif gücü ölçerek kondansatör ve reaktör kademelerinin devreye alınıp çıkarılmasını sağlar.

Akım Trafoları

Şebekedeki yüksek akımları ölçülebilir seviyelere düşürerek reaktif güç kontrol rölesine doğru ve hassas ölçüm bilgisi sağlar.

Alçak Gerilim Güç Kondansatörleri

Endüktif yüklerin ihtiyaç duyduğu reaktif enerjiyi üreterek güç katsayısının iyileştirilmesine katkı sağlar.

Kompanzasyon Kontaktörleri

Kondansatörlerin güvenli şekilde devreye girip çıkmasını sağlayarak yüksek kalkış akımlarını sınırlar.

Statik Kontaktörler

Hızlı ve ani yük değişimlerinin olduğu sistemlerde milisaniyeler seviyesinde tepki vererek dinamik kompanzasyon sağlar.

Harmonik Filtreler

Şebekedeki harmoniklerin kompanzasyon sistemine zarar vermesini önleyerek sistemin kararlı çalışmasını destekler.

Şönt Reaktörler

Kapasitif reaktif enerjinin baskın olduğu sistemlerde dengeleme sağlayarak aşırı kompanzasyon riskini azaltır.

Endüktif Yük Sürücüleri (SVC)

Hızlı ve dengesiz yük değişimlerinde reaktif gücü çok kısa sürede ayarlayarak hassas kompanzasyon sağlar.

Deşarj Üniteleri

Kondansatörlerin güvenli şekilde deşarj edilmesini sağlayarak ekipman ömrünü ve sistem güvenliğini artırır.

Kompanzasyon Panosu Nerelerde Kullanılır?

Kompanzasyon panosu nerelerde kullanılır; reaktif enerji tüketiminin oluştuğu ve güç katsayısının kontrol altında tutulması gereken tüm tesislerde kullanılır. Özellikle endüktif yüklerin yoğun olduğu işletmelerde enerji verimliliğini artırmak ve reaktif ceza risklerini önlemek amacıyla tercih edilir.
Kompanzasyon panoları yaygın olarak;

• Endüstriyel tesislerde (fabrika ve üretim hatları),
• Ticari binalarda (alışveriş merkezleri, ofisler, oteller),
• Hastaneler ve eğitim yapılarında,
• Altyapı ve enerji tesislerinde,
• Arıtma tesisleri, pompaj istasyonları ve asansör sistemlerinde,
• Büyük motor, kompresör ve vinç kullanılan işletmelerde kullanılmaktadır.

Bu alanlarda kullanılan kompanzasyon panoları, sistemin yük karakteristiğine göre klasik, harmonik filtreli, statik ya da SVC destekli çözümlerle tasarlanarak enerji kalitesinin sürekliliğini sağlar.

Neden Kompanzasyon Sistemi Kullanılır?

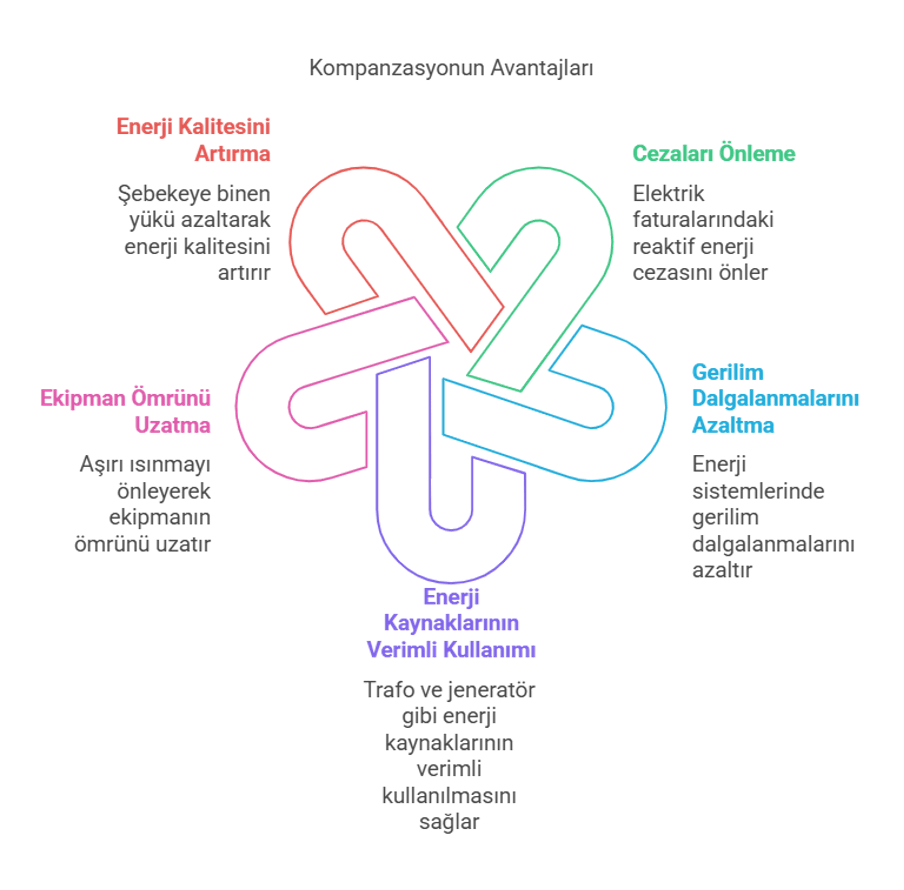

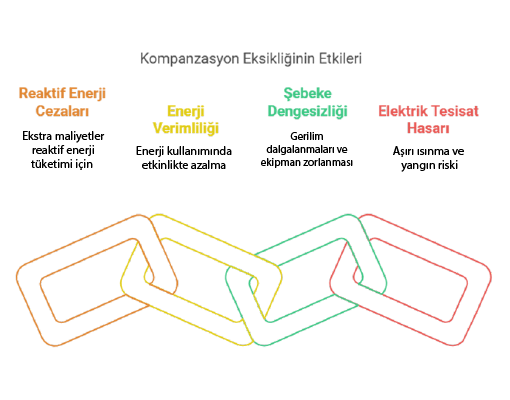

Kompanzasyon sistemi, işletmelerde reaktif enerji tüketimini kontrol altına alarak reaktif ve kapasitif ceza bedellerinin önlenmesi amacıyla kullanılır. Aynı zamanda şebeke üzerindeki gereksiz yükleri azaltarak trafo ve kabloların daha verimli ve güvenli çalışmasını sağlar. Enerji kayıplarını düşürerek elektrik enerjisinin daha etkin kullanılmasına katkı sunar ve enerji kalitesini artırır. Doğru tasarlanmış bir kompanzasyon sistemi, işletmelerin enerji maliyetlerini düşürürken elektrikli ekipmanların ömrünü uzatır.

Kompanzasyon Panosu Arızaları

• Güç kondansatörlerinde kapasite kaybı veya aşırı ısınma
• Reaktif güç kontrol rölesinde ölçüm veya kademe kontrol hataları
• Akım trafolarının yanlış seçimi veya bağlantı hataları
• Kompanzasyon ve statik kontaktörlerde mekanik ya da termik arızalar
• Harmonik filtre ve şönt reaktörlerde rezonans veya aşırı yüklenme
• Deşarj ünitelerinin görevini yerine getirememesi
• Pano içi havalandırma yetersizliği nedeniyle genel ısınma sorunları

Kompanzasyon Panosu Bakımı Neden Önemlidir?

Kompanzasyon panosu bakımı, sistemin sürekli ve doğru şekilde çalışmasını sağlamak için büyük önem taşır. Düzenli bakım yapılmayan kompanzasyon sistemlerinde reaktif enerji dengesi bozulabilir ve reaktif ceza riski ortaya çıkabilir. Bakım çalışmaları sayesinde kondansatör, kontaktör ve ölçüm ekipmanlarında oluşabilecek arızalar erken aşamada tespit edilir. Böylece enerji verimliliği korunur, ekipman ömrü uzar ve işletmeler için beklenmeyen duruşların önüne geçilir.
