Kompakt Şalterli Panolarda Akım Trafosu Seçimi Neden Önemlidir?

Elektrik panolarında güvenilir enerji ölçümü ve enerji yönetimi süreçlerinin temelini doğru ekipman seçimi oluşturur. Özellikle kompakt şalter kullanılan panolarda, sınırlı montaj alanı nedeniyle akım trafosu seçimi kritik bir önem taşır. Yanlış seçilen bir akım trafosu; ölçüm hatalarına, montaj zorluklarına ve sistem performansının olumsuz etkilenmesine neden olabilir.

Kompakt panolarda kullanılacak akım trafolarının yalnızca ölçüm hassasiyeti açısından değil, fiziksel boyutları, montaj kolaylığı ve uygulama gereksinimleri bakımından da değerlendirilmesi gerekir. Primer akım değeri, nominal güç (VA), doğruluk sınıfı ve pano içerisindeki kullanım alanı gibi kriterler doğru analiz edildiğinde hem enerji verimliliği hem de işletme sürekliliği açısından önemli avantajlar elde edilebilir.

Kompakt Şalterli Panolarda Akım Trafosunun Rolü

Akım trafoları, yüksek akım değerlerini ölçüm cihazlarının güvenli şekilde okuyabileceği değerlere dönüştürerek enerji sistemlerinin doğru şekilde izlenmesini sağlar. Enerji analizörleri, enerji sayaçları ve güç kalitesi analizlerinde doğru ölçüm sonuçlarının elde edilmesi için uygun akım trafosu seçimi büyük önem taşır.

Kompakt şalterli panolarda ise sınırlı alan kullanımı nedeniyle hem ölçüm performansı hem de montaj özellikleri birlikte değerlendirilmelidir. Özellikle dar alanlı uygulamalarda kompakt tasarıma sahip çözümler, pano içi yerleşim açısından önemli avantajlar sağlar.

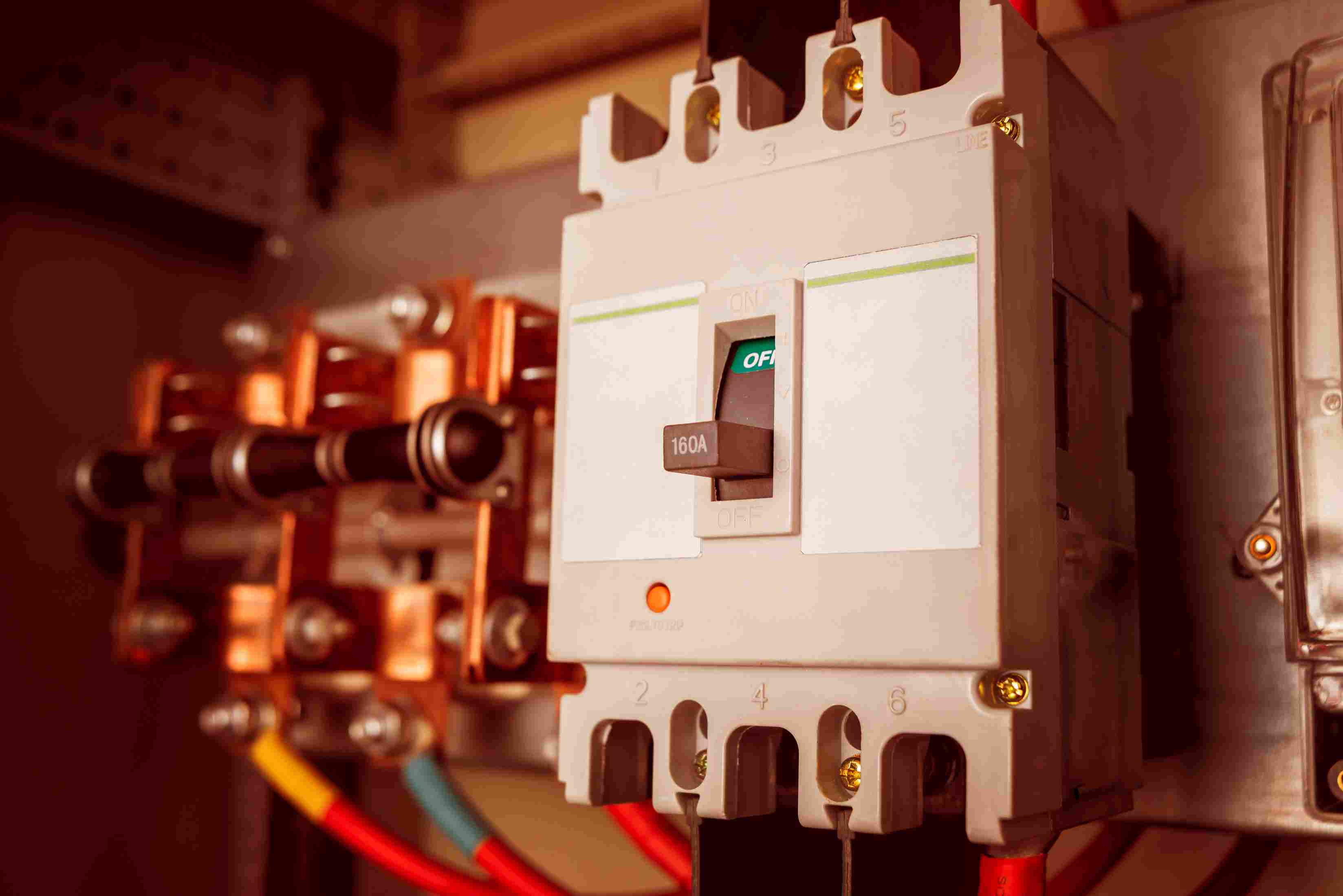

Kompakt Şalter ile Akım Trafosu Neden Birlikte Kullanılır?

Kompakt şalterler, elektrik tesisatlarında koruma ve kontrol amacıyla yaygın olarak tercih edilir. Bu uygulamalarda enerji tüketiminin doğru şekilde ölçülmesi, sistem performansının izlenmesi ve enerji verimliliğinin artırılması için akım trafoları önemli bir rol üstlenir.

Akım trafoları sayesinde;

• Enerji tüketimi hassas şekilde ölçülebilir.
• Gerçek zamanlı enerji izleme gerçekleştirilebilir.
• Güç kalitesi analizleri yapılabilir.
• Enerji maliyetlerinin optimizasyonuna katkı sağlanabilir.
• ISO 50001 kapsamındaki enerji yönetimi süreçleri desteklenebilir.

Özellikle kompakt şalter uygulamalarında, bara bükme gibi ek işçilik gerektirmeden doğrudan montaj imkânı sunan kompakt tasarımlı çözümler; montaj süresinin azaltılmasına, pano içerisinde alan optimizasyonu sağlanmasına ve uygulama süreçlerinin kolaylaştırılmasına katkıda bulunur.

Akım Trafosu Seçiminde Belirleyici Kriterler

Akım trafosu seçiminde; primer ve sekonder akım değerleri, nominal güç (VA), doğruluk sınıfı ve montaj yapılacak panonun fiziksel özellikleri birlikte değerlendirilmelidir. Özellikle kompakt şalterli panolarda doğru akım trafosu seçimi, enerji ölçümünün hassasiyetini artırırken sistem güvenilirliği ve enerji yönetimi süreçlerine de önemli katkılar sağlar. Uygulamaya uygun dönüşüm oranına ve fiziksel ölçülere sahip ürünlerin tercih edilmesi hem montaj kolaylığı sunar hem de uzun vadede ölçüm performansının korunmasına yardımcı olur. Bu nedenle akım trafosu seçiminde teknik gereksinimlerin ve kullanım alanının doğru analiz edilmesi büyük önem taşır.

Primer ve Sekonder Akım (Dönüşüm Oranı)

Akım trafosu seçiminde ilk değerlendirilmesi gereken kriterlerden biri primer ve sekonder akım değerleridir.

Primer akım değeri, sistemde ölçülmek istenen maksimum akımı ifade ederken sekonder akım değeri genellikle 5 A veya 1 A olarak belirlenir. Ölçüm hassasiyetinin korunabilmesi için trafonun dönüşüm oranının uygulamaya uygun olarak seçilmesi gerekir.

Örneğin;

• 100/5 A
• 250/5 A
• 400/5 A
• 600/5 A

gibi farklı dönüşüm oranları uygulama gereksinimlerine göre tercih edilmektedir.

Nominal Güç (VA) ve Yük Hesabı

Akım trafosunun nominal güç değeri (VA), bağlı bulunduğu ölçüm cihazları ve kablolama mesafesi dikkate alınarak belirlenmelidir.

Düşük VA değerine sahip bir ürünün yüksek yük altında kullanılması ölçüm doğruluğunu olumsuz etkileyebilir. Bu nedenle;

• Kablo uzunluğu,
• Ölçüm cihazlarının güç tüketimi,
• Bağlantı noktalarının sayısı

gibi kriterlerin birlikte değerlendirilmesi önerilir.

Doğruluk Sınıfı (CL) Seçimi

Enerji ölçüm uygulamalarında doğruluk sınıfı önemli kriterlerden biridir. Kullanım amacına göre farklı doğruluk sınıfları tercih edilmektedir.

Özellikle;

• Enerji yönetimi,
• Enerji analizörleri,
• Enerji sayaçları,
• Güç kalitesi uygulamaları

gibi alanlarda doğru sınıfın belirlenmesi ölçüm performansını doğrudan etkiler.

Dar Alanlı Panolarda Fiziksel Ölçü ve Montaj Uyumu

Kompakt panolarda yalnızca elektriksel özellikler değil, fiziksel ölçüler de ürün seçiminde önemli rol oynar.

Dikkat edilmesi gereken kriterler şunlardır:

• Pencere (geçiş) ölçüsünün bara veya kablo kesitine uygun olması,
• Kompakt gövde yapısı sayesinde pano içerisinde minimum alan kullanımı sağlaması,
• Kompakt şalterlere bara bükmeden doğrudan montaj imkânı sunan ürünlerin tercih edilmesi sayesinde pano içerisinde montaj kolaylığı ve alan verimliliği sağlanması.
• Ray ve pano içi montaj kolaylığı sunması,
• Sekonder uçların (S1-S2) güvenli ve pratik şekilde bağlanabilmesi,
• Şaltere yakın konumlandırıldığında ısınma ve kablolama mesafelerinin dikkate alınması,
• Bakım ve servis işlemlerinde kolay erişim sağlaması.

Özellikle dar alanlı kompakt panolarda fiziksel ölçüler, ürün tercihinde belirleyici kriterlerden biri haline gelmektedir.

Kompakt Panolar İçin Akım Trafosu Tipleri

Mini (Kompakt) Akım Trafosu

Ultra kompakt tasarıma sahip mini akım trafoları, dar alanlı pano uygulamalarında önemli avantajlar sunar. Özellikle kompakt şalterlerle uyumlu yapıları sayesinde, bara bükmeye ihtiyaç duymadan doğrudan montaj imkânı sağlayarak işçilik süresinin azaltılmasına ve montaj süreçlerinin kolaylaştırılmasına katkıda bulunurlar.

Bara/Pano Tipi Akım Trafosu

Bara tipi ürünler, farklı akım aralıklarında güvenilir ölçüm performansı sunarak endüstriyel uygulamalarda yaygın olarak tercih edilmektedir. Özellikle enerji izleme ve otomasyon uygulamalarında etkin çözümler sağlar.

Kompakt Panolar İçin ENTES Akım Trafosu Çözümleri

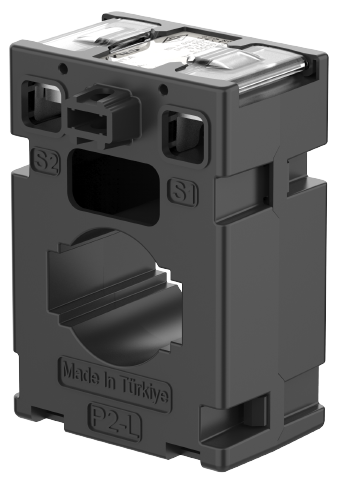

ENT.A30UM Serisi: Dar Panolar İçin Ultra Kompakt Tasarım

ENTES tarafından geliştirilen ENT.A30UM Serisi Ultra Mini Akım Trafoları, kompakt şalter uygulamalarında karşılaşılan alan kısıtlarına yönelik olarak tasarlanmıştır.

Serinin öne çıkan özellikleri şunlardır:

• 52 mm ultra kompakt gövde yapısı,
• 100 A – 600 A arasında geniş akım kapasitesi,
• 600 A'e kadar kompakt şalterlere bara bükmeden doğrudan montaj imkânı,
• İşçilik ve montaj süresini azaltan pratik uygulama avantajları,
• Enerji izleme, kompakt panolar ve otomasyon uygulamalarına uygun yapı.

Ultra kompakt tasarımı sayesinde ENT.A30UM Serisi, pano içerisinde maksimum alan verimliliği sağlarken güvenilir ölçüm performansını da desteklemektedir. 600 A'e kadar kompakt şalterlere doğrudan monte edilebilen yapısı sayesinde, bara bükme ihtiyacını ortadan kaldırarak montaj süreçlerinin daha pratik ve verimli şekilde gerçekleştirilmesine katkıda bulunur.

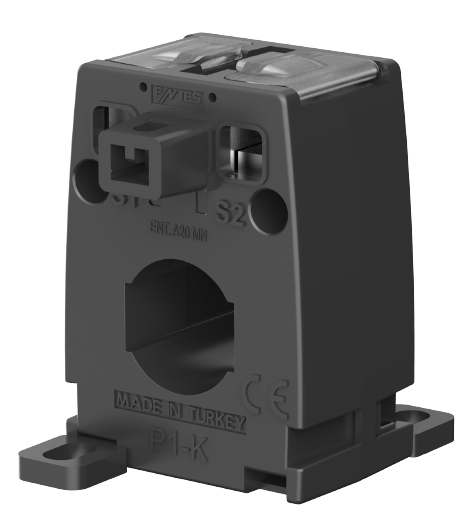

ENT.20MN Serisi: Kompakt ve Güvenilir Ölçüm Çözümü

Kompakt pano uygulamalarında tercih edilen bir diğer çözüm ise ENT.20MN Serisi Akım Trafolarıdır.

Farklı uygulama ihtiyaçlarına uygun yapısıyla ENT.20MN Serisi;

• Kompakt pano tasarımlarına uyum sağlar,
• Güvenilir enerji ölçümüne katkıda bulunur,
• Endüstriyel ve ticari uygulamalarda kullanım avantajı sunar,
• Enerji yönetimi sistemleriyle uyumlu çalışarak verilerin doğru şekilde izlenmesini destekler.

Doğru ürün seçimi sayesinde hem pano tasarımında alan optimizasyonu sağlanabilir hem de enerji verilerinin güvenilir şekilde ölçülmesi mümkün hale gelir.

Neden ENTES Akım Trafoları?

ENTES, enerji ölçümü ve enerji yönetimi alanındaki uzun yıllara dayanan tecrübesiyle geliştirdiği akım trafosu çözümleriyle farklı uygulama ihtiyaçlarına yönelik güvenilir ürünler sunmaktadır.

• Geniş ürün gamı,
• Yüksek ölçüm hassasiyeti,
• Kompakt ve pratik montaj çözümleri,
• Enerji izleme sistemleriyle uyumluluk,
• Yerli Ar-Ge ve üretim gücü,
• Endüstriyel uygulamalara uygun dayanıklı tasarım

sayesinde ENTES akım trafoları; enerji yönetimi, güç kalitesi ve enerji verimliliği uygulamalarında işletmelerin ihtiyaçlarını etkin şekilde karşılamaktadır.
