Kompanzasyon Sistemlerinde Sık Yapılan 7 Kritik Hata

Elektrik tesislerinde enerji verimliliğinin sürdürülebilirliği açısından kompanzasyon sistemleri kritik bir rol üstlenmektedir. Ancak sistem tasarımında veya işletme süreçlerinde yapılan hatalar, reaktif enerji cezaları, enerji kayıpları ve beklenmeyen bakım maliyetlerine neden olabilmektedir. Özellikle endüstriyel tesisler, ticari binalar ve üretim hatlarında doğru kompanzasyon sistemi seçimi kadar sistemin düzenli olarak izlenmesi ve analiz edilmesi de büyük önem taşımaktadır.

Bu yazımızda, kompanzasyon sistemlerinde en sık karşılaşılan 7 kritik hatayı ve bu hataların nasıl önlenebileceğini detaylı olarak ele alıyoruz.

Yanlış Kapasitör (Kondansatör) Seçimi

Kompanzasyon sistemlerinde kullanılan kondansatörlerin doğru seçilmemesi, sistem performansını doğrudan etkileyen en önemli hatalardan biridir. Yük karakteristiğine uygun olmayan kondansatörlerin tercih edilmesi, sistemin ihtiyaç duyduğu reaktif güç kompanzasyonunu sağlayamamasına neden olabilir. Bunun sonucunda hem enerji kayıpları yaşanabilir hem de işletmeler reaktif enerji cezaları ile karşı karşıya kalabilir.

Özellikle harmonik içeren tesislerde standart kondansatörlerin kullanılması, kondansatörlerin aşırı ısınmasına ve kullanım ömrünün önemli ölçüde azalmasına neden olabilir. Bu nedenle tesisin yük profili, harmonik seviyesi ve çalışma koşulları detaylı olarak analiz edilmelidir.

Doğru kapasite değerine sahip ve uygulamaya uygun kondansatörlerin tercih edilmesi, kompanzasyon sisteminin daha uzun ömürlü ve verimli çalışmasını sağlar.

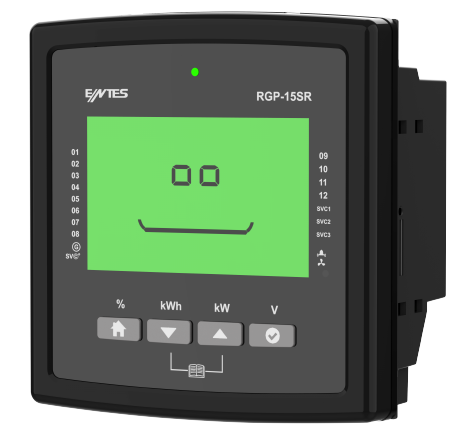

Reaktif Güç Kontrol Rölesinin Yanlış Ayarlanması

Reaktif güç kontrol rölesi, kompanzasyon sistemlerinin en önemli bileşenlerinden biridir. Rölenin yanlış kademe ayarları, akım trafosu oranlarının hatalı girilmesi veya güç faktörü hedeflerinin doğru belirlenmemesi sistem performansını olumsuz etkileyebilir.

Yanlış yapılandırılmış bir reaktif güç kontrol rölesi, kondansatörlerin gereğinden fazla devreye girip çıkmasına neden olarak ekipman ömrünü kısaltabilir. Ayrıca sistemin hedeflenen cosφ değerine ulaşmasını engelleyerek enerji maliyetlerinin artmasına yol açabilir.

Modern reaktif güç kontrol röleleri; harmonik analizi, hızlı kademe kontrolü ve gelişmiş haberleşme özellikleri sayesinde sistem performansını optimize etmektedir. Bu nedenle devreye alma süreçlerinin uzman ekipler tarafından gerçekleştirilmesi ve parametrelerin düzenli olarak kontrol edilmesi önemlidir.

Harmonik Etkilerinin Göz Ardı Edilmesi

Harmonikler, modern elektrik tesislerinde en sık karşılaşılan güç kalitesi problemlerinden biridir. Frekans konvertörleri, UPS sistemleri, LED aydınlatmalar ve endüstriyel sürücüler harmonik oluşumuna neden olabilmektedir.

Kompanzasyon sistemlerinde harmonik etkilerinin göz ardı edilmesi, kondansatörlerin aşırı yüklenmesine ve sistem bileşenlerinin zarar görmesine neden olabilir. Harmoniklerin oluşturduğu rezonans riski, kompanzasyon panolarında ciddi arızalara yol açabilmektedir.

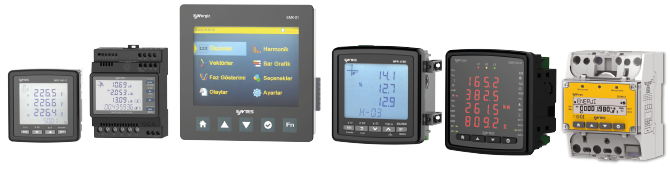

Bu nedenle kompanzasyon cihazları tasarlanırken harmonik ölçümlerinin yapılması ve gerekirse harmonik filtreli kompanzasyon sistemlerinin tercih edilmesi büyük önem taşımaktadır. Enerji analizörleri ile yapılan detaylı ölçümler, tesisin mevcut güç kalitesi durumunun doğru şekilde analiz edilmesini sağlar.

Kompanzasyon Sistemi Tasarımından Önce Güç Kalitesi Ölçümü Neden Yapılmalıdır?

Kompanzasyon sistemi tasarımından önce gerçekleştirilecek güç kalitesi ölçümleri, sistemin ihtiyaçlarının doğru belirlenmesini sağlar. Her tesisin yük profili farklı olduğundan, standart çözümler her zaman optimum performans sunmayabilir.

Gerilim dalgalanmaları, harmonik seviyeleri, ani yük değişimleri ve güç faktörü değerleri detaylı olarak analiz edilmeden yapılan kompanzasyon sistemi tasarımları, ilerleyen dönemlerde ilave yatırım maliyetlerine neden olabilir.

Enerji analizörleri ile gerçekleştirilen güç kalitesi ölçümleri sayesinde tesisin enerji tüketim alışkanlıkları belirlenebilir ve buna uygun kompanzasyon sistemi tasarlanabilir. Bu yaklaşım hem yatırım maliyetlerinin optimize edilmesini hem de sistemin uzun yıllar boyunca yüksek performansla çalışmasını sağlar.

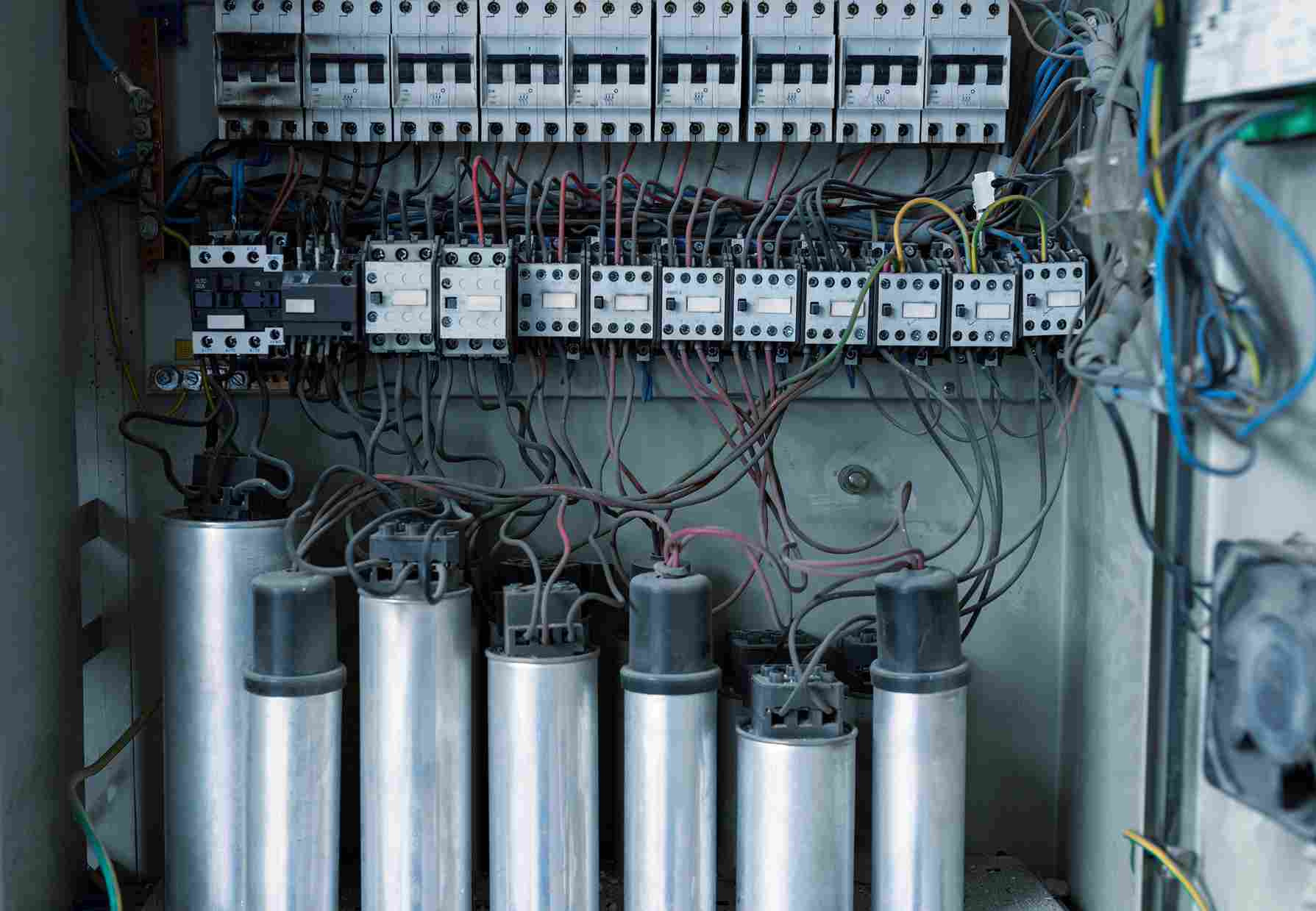

Kompanzasyon Panosunun Düzenli Bakımının Yapılmaması

Kompanzasyon panolarının düzenli bakımının yapılmaması, zaman içerisinde performans kayıplarına neden olabilir. Kondansatörlerin kapasite kayıpları, gevşeyen bağlantılar ve kontaktör arızaları sistem verimliliğini doğrudan etkileyebilir.

Periyodik bakım süreçlerinde kondansatör sıcaklıklarının kontrol edilmesi, bağlantı noktalarının incelenmesi ve sistem parametrelerinin gözden geçirilmesi gerekmektedir. Ayrıca fanların ve havalandırma sistemlerinin düzenli olarak temizlenmesi de pano içerisindeki sıcaklık artışlarının önüne geçilmesini sağlar.

Düzenli bakım uygulamaları sayesinde beklenmeyen duruşların önüne geçilebilir ve ekipmanların kullanım ömürleri önemli ölçüde artırılabilir.

Yük Değişimlerinin Sistem Tasarımında Dikkate Alınmaması

Endüstriyel tesislerde üretim süreçlerinin değişmesi, yük profillerinin de değişmesine neden olabilir. Sabit yükler için tasarlanmış kompanzasyon sistemleri, değişken yük koşullarında beklenen performansı sağlayamayabilir.

Özellikle ani yük değişimlerinin yaşandığı uygulamalarda hızlı tepki verebilen reaktif güç kontrol rölelerinin kullanılması önemlidir. Kademe sayılarının doğru belirlenmesi ve yük analizlerinin düzenli olarak güncellenmesi sistem performansını olumlu yönde etkilemektedir.

Gelecekteki kapasite artışlarının da göz önünde bulundurulması, kompanzasyon sisteminin sürdürülebilir bir yatırım olmasını sağlar.

Ölçüm ve İzleme Sistemlerinin Yetersiz Olması

Ölçüm ve izleme sistemlerinin yetersiz olması, enerji verimliliği çalışmalarının etkinliğini azaltmaktadır. Gerçek zamanlı enerji verilerine erişim sağlanamadığında, sistemde meydana gelen performans düşüşlerinin tespit edilmesi zorlaşmaktadır.

Enerji analizörleri ve enerji yönetim yazılımları sayesinde gerilim, akım, güç faktörü ve harmonik değerleri anlık olarak takip edilebilir. Bu veriler sayesinde olası arızalar henüz oluşmadan önce önlem alınabilir.

Enerji Doktoru ile sunulan uzaktan izleme ve raporlama özellikleri, bakım ekiplerinin olası sorunlara daha hızlı müdahale etmesini sağlayarak işletmelerin enerji maliyetlerini optimize etmelerine katkı sağlar.

Eski veya Uygun Olmayan Kompanzasyon Ekipmanlarının Kullanılması

Teknolojinin gelişmesiyle birlikte kompanzasyon sistemlerinde kullanılan ekipmanlar da önemli ölçüde gelişmiştir. Eski nesil ekipmanların kullanılması hem enerji verimliliğini azaltabilir hem de bakım maliyetlerini artırabilir.

Modern kompanzasyon sistemleri; gelişmiş haberleşme özellikleri, harmonik analiz kabiliyetleri ve yüksek hassasiyetli ölçüm teknolojileri ile daha güvenilir çözümler sunmaktadır. Bu nedenle mevcut sistemlerin belirli aralıklarla değerlendirilmesi ve ihtiyaç halinde modernizasyon çalışmalarının yapılması önerilmektedir.

Doğru ekipman seçimi, enerji verimliliği hedeflerine ulaşılmasında kritik bir rol oynamaktadır.

Kompanzasyon Sistemlerinde Bu Hatalar Nasıl Önlenir?

Kompanzasyon sistemlerinde karşılaşılan problemlerin büyük bölümü doğru mühendislik yaklaşımı ve düzenli bakım uygulamaları ile önlenebilir. Bunun için;

• Güç kalitesi ölçümleri düzenli olarak yapılmalıdır.
• Tesis yük profiline uygun kondansatör seçimi gerçekleştirilmelidir.
• Reaktif güç kontrol röleleri doğru parametrelerle yapılandırılmalıdır.
• Harmonik seviyeleri analiz edilmeli ve gerekli durumlarda filtreleme çözümleri kullanılmalıdır.
• Enerji analizörleri ile sistem sürekli olarak izlenmelidir.
• Kompanzasyon panoları periyodik bakım planlarına dahil edilmelidir.
• Teknolojik olarak güncel ve uygulamaya uygun ekipmanlar tercih edilmelidir.

Doğru tasarlanmış ve düzenli olarak izlenen kompanzasyon sistemleri, yalnızca reaktif enerji cezalarının önüne geçmekle kalmaz; aynı zamanda enerji verimliliğini artırarak işletmelerin sürdürülebilirlik hedeflerine ulaşmasına da katkı sağlar.
